Portatif Tribünler

Sistemimiz taşınabilir özelliğe sahip olup, kesinlikle hiçbir bağlantı yerinde kaynak metodu ile birleştirme yapılmamıştır. İstenildiğinde mevcut yerinden sökülüp başka bir yere montaj edilebilmektedir.

Sistemimiz taşınabilir özelliğe sahip olup, kesinlikle hiçbir bağlantı yerinde kaynak metodu ile birleştirme yapılmamıştır. İstenildiğinde mevcut yerinden sökülüp başka bir yere montaj edilebilmektedir.

DEMONTABLE SİSTEM ÖZELLİKLERİ:

Sistemimiz taşınabilir özelliğe sahip olup, kesinlikle hiçbir bağlantı yerinde kaynak metodu ile birleştirme yapılmamıştır. İstenildiğinde mevcut yerinden sökülüp başka bir yere montaj edilebilmektedir.
Montaj esnasında kaynaklı birleşim bulunmamaktadır.
Montaj geçme yöntemi ile yapmaktayız. Sökülüp tekrar kurulabilir tribünler çok hızlı kurulup sökülebilir şekilde dizayn edilmiş olup hiçbir şekilde kaynak metodu kullanılmamıştır.
Sistemin montajı esnasında kaynak, perçin ,bulon ,cıvata vb. gibi kaybolması mümkün olan sarf malzemesi kullanılmamaktadır. Bütün sistem birbirine geçme yöntemi ile bağlanmaktadır.
Sadece ön,yan ve arka korkuluk ve tribüne çıkış merdiven korkulukları sistem montajında cıvata somun ve pul kullanılacaktır.
Sistemde taşıyıcı makaslar, diyogenel bağlantı çubukları ,bağlantı aparatları ve yükseltici elemanlar kullanmaktayız.
Portatif tribün sisteminin geriye doğru yükselmesinde dikey pandül ayaklar kullanılmaktadır.
Sistemi ağırlaştıran beton mozaik, ağır çelik gibi malzemeler kesinlikle kullanılmamaktadır.
Kullanılacak malzemeler sistemin demontable olma özelliği gereği hafif ve taşınabilirdir.

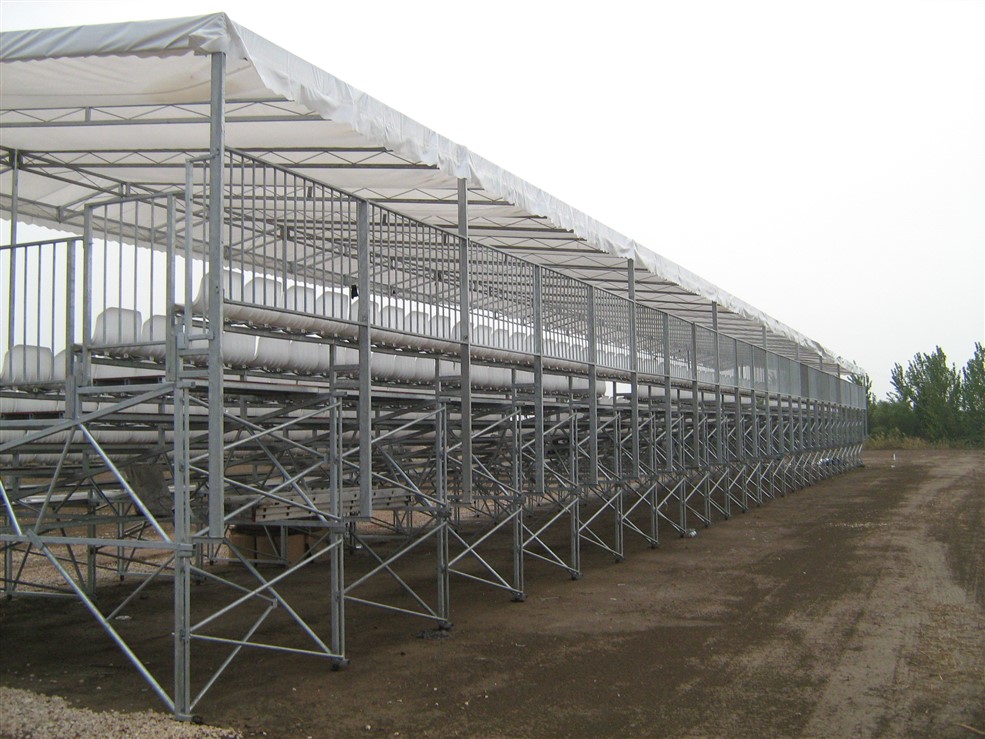

Sistemin karkası kare ve dikdörtgen kesitli sıcak çekme profiller ve dikişli sanayi borularından imal edilmiştir. Kullanılan bu malzemeler, yapısal çelik olarak St.37 ve DIN 2394 (TS EN 10305-3:2004) ve DIN 2395 (EN 10219-2-1997) standartlarına uygun malzemedendir.
Parçaların imalatı gaz altı kaynağıyla yapılacak ve koruyucu gaz olarak CO2 kullanılmaktadır. Gaz altı kaynağı metodu TS 5618 EN 440  -DIN 8559 – AWS 5, 18, BS EN 288 part 3 1988 YERİNE GELEN TS 5618 EN 440 standartlarındadır.

HER ZEMİNE KURULABİLME ÖZELLİĞİ:

Sistemin montajı esnasında herhangi bir özel zemin kaplamasına ihtiyaç yoktur.
Tesviye yapılmış her zemine kurulabilmektedir.
Farklı eğimde zemin yapısı bulunan arazilerede kolayca adapte edilebilmektedir.
Ayrıca kullanılan ayar vidaları zemin bozukluklarını giderdiği gibi tribünün ayaklarının mukavemetsiz zemine batmasını önlemektedir.

OTURMA MAHALİ VE PVC KOLTUKLAR

Oturma mahali yüksekliği, rıht yüksekliği ve genişliği projeye göre değişkenlik göstermektedir.
Oturma yüksekliği 45 cm yapılmaktadır.
Sistemde kullanılacak koltuklarda projeye göre farklı alternatifler sunulmaktadır.

YÜRÜME YOLLARI:

Platform üzeri döşeme malzemesi olarak kullanılacak ahşap,12 mm kalınlığında su kontrası olup yüksek taşıma mukavemetli, neme,kire,asite,rutubete,tatlı ve tuzlu suya dayanıklıdır. (Müşterilerimizin isteği doğrultusunda farklı alternatifler sunulabilmektedir.)
Kullanılacak ahşap malzemenin yapıştırılması, su ve hertürlü hava koşullarına dayanıklıdır. Yapıştırma EN 3142 normuna uygun seçilmektedir.Kullanılacak ahşap malzemenin yaklaşık yoğunluğu brüt 710 kg/m3 olacak ve üretimi ISO-9001 ve ISO-14001 e uygun ürünler seçilmektedir.
Yürüme yolu ahşapları en ve boy ölçüleri projeye bağlı olarak değişkenlik göstermektedir.
Yürüme yolu alt konstriksiyonu minimum 3 adet kutu profilden oluşmaktadır.
Yürüme yolları sisteme geçme yöntemi ile sabitlenmekte olup kaynak metodu kullanılmamaktadır.

TRİBÜN KORKULUKLAR:

Tribünün yerden yüksek olan kısımlarını çevreleyen korkuluk sistemi ile güven altına alınacaktır.

TAŞIYICI SİSTEM KAPLAMASI:

Bütün çelik konstriksiyon sistemi sıcak daldırma galvaniz metodu ile kaplanmaktadır. Bu metodla kaplanan çelik konstriksiyon korozyona karşı ömrü minimum 15 yıl artırmaktadır.
Sıcak galvaniz daldırma işlemi TS 914 EN ISO 1461 (E), DIN EN 1461 Standartlarına uygun olacaktır.

SİSTEMİN MONTAJ SONRASI EMNİYETİ:

Sökülüp tekrar kurulabilir tribünü oluşturan çelik konstriksiyon parçaları birbirine monte edilirken sistem birbirini kilitleyen tek yöne doğru montajına devam edilmekte ve tribün sonuna gelindiğinde bütün sistem, aradan hiçbir parçanın çıkarılmasına olanak vermeyecek şekilde bir kilitleme sistemi uygulanmaktadır. Hırsızlık ve sabotaj ihtimalini ortadan kaldırmaktadır.
Bu kilitleme sistemi tribünün zati yükünü ,statik yükünü ve dinamik yüklerini üzerinde bulunan seyircilerin can güvenliğini sağlayacak şekilde güvenli ve mukavemetli yapmaktadır.

DİKKAT EDİLMESİ GEREKEN HUSUSLAR:

Tribün imalatları aynı anda üzerinde birçok insanı taşıyacağından dolayı önemli bir statik ve dinamik yüke maruz kalmaktadır. Tasarım, imalat ve montajının çok özenli olması gerekmekdedir.

Bu Sebeple;

Projelerin statik hesaplarının yetkinliği bulunan bir teknik üniversitesinden onaylı statik raporlarının olması gereklidir.
Tercih edilecek sistemin daha önce uluslar arası bir organizasyonda kullanılmış olup sistemin emniyetinin test edilmiş olması, bulunduğu yerde kontrol edilmesi sonucu sistemin ergonomik, işlevsel, uzun ömürlü ve ekonomik çözümlü olması göz önünde bulundurulmalıdır.
Projenin imalat ve montajını yapacak yüklenici firmanın konusunda ihtisas sahibi imalatçı olması önemlidir. Yüklenici firmanın sanayi ve ticaret odasından portatif tribün, teleskopik tribün ve mobil tribün imalatcı belgesi olması gerekir.
Projenin imalat ve montajını yapacak yüklenici firmanın üyesi olduğu sanayi ve ticaret odası tarafından yüklenici adına düzenlenen kapasite raporu ve sanayi sicil belgesi olması gerekmektedir.
Yüklenicinin eşdeğer iş bitirme belgesi sahibi olmalıdır.(Resmi kurumlardan)
Yüklenicinin ISO ve CE belgesine sahip olması gerekmektedir.


Modüler Çelik Stadyumlar [FORMULA 1 PİSTİ]

Modüler Çelik Stadyumlar [BOĞAZİÇİ ÜNİVERSİTESİ]

Modüler Çelik Stadyumlar [ERZURUM BÜYÜKŞEHİR BELEDİYESİ]

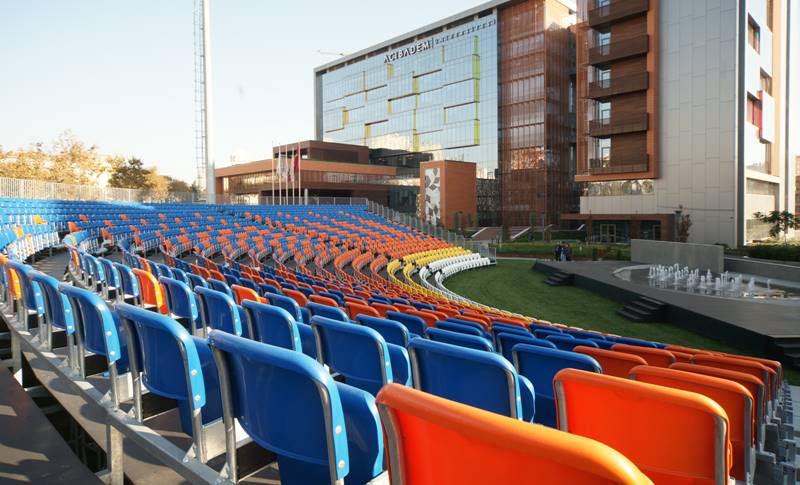

Portatif Tribünler [Acıbadem Üniversitesi Portatif Amfi Tiyatro]

Diğer tüm ÜRÜN Referanslarımız için lütfen tıklayınız

Portatif Tribünler [Dünya Golf Şampiyonası / Antalya]

Portatif Tribünler [Aspendos Arena]

Portatif Tribünler [Dünya Ralli Şampiyonası]

Portatif Tribünler [Işık Üniversitesi Mezuniyet Töreni 2012]

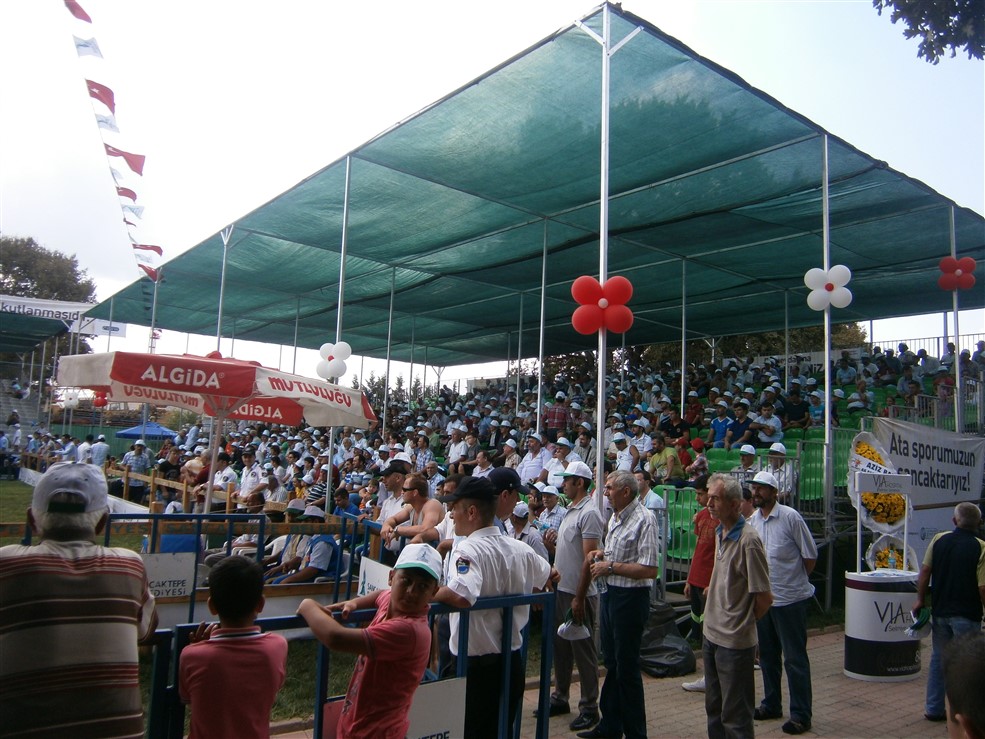

Portatif Tribünler [Samandıra Belediyesi Yağlı Güreşleri]

Portatif Tribünler [Uşak Belediyesi Portatif Tribün]

Portatif Tribünler [Kilikya Palace Amfi Tiyatro Antalya]

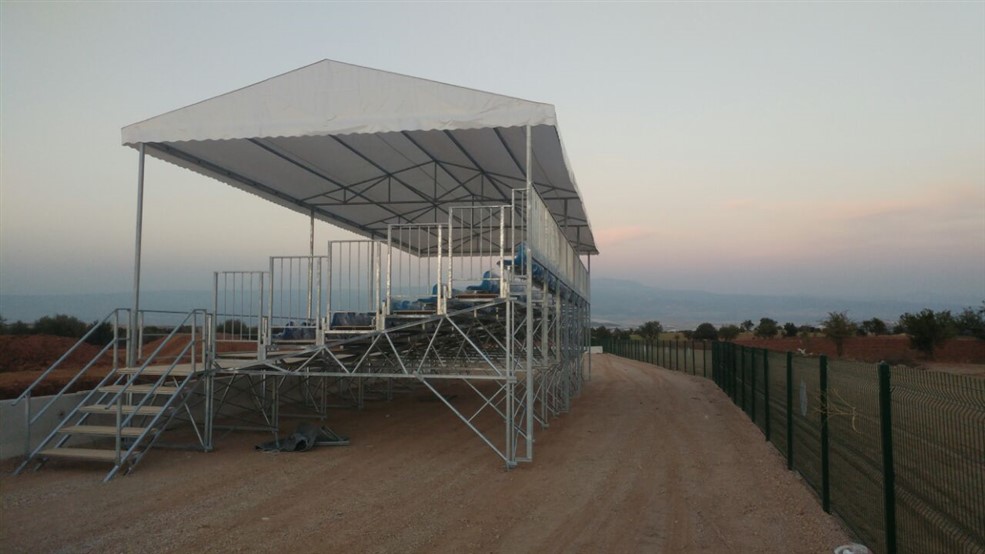

Portatif Tribünler [Bolu Kaynaşlı Çatılı Portatif Tribun]
